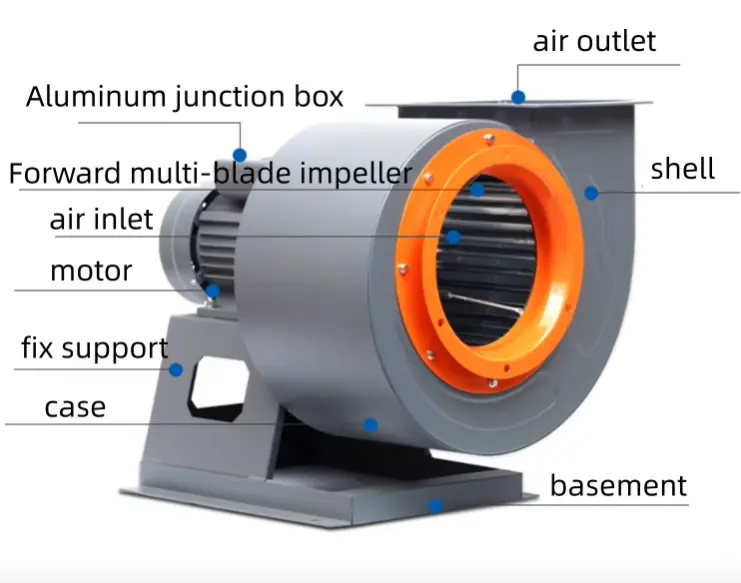

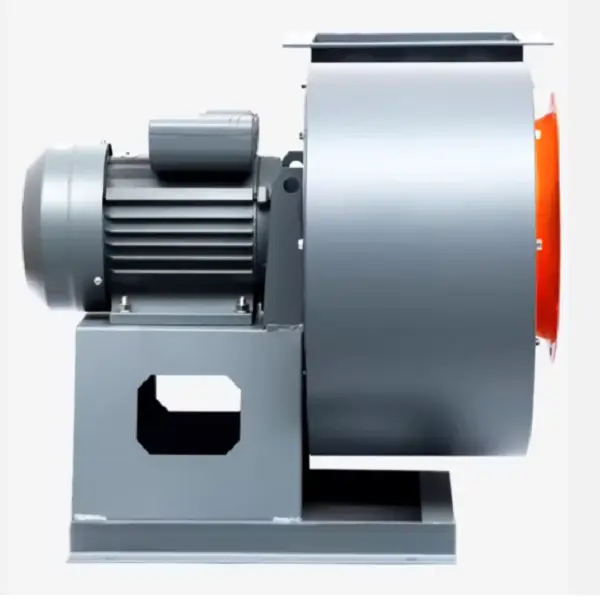

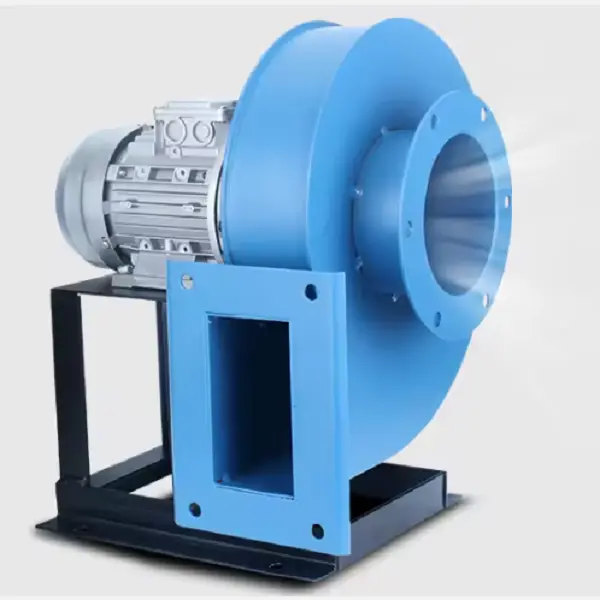

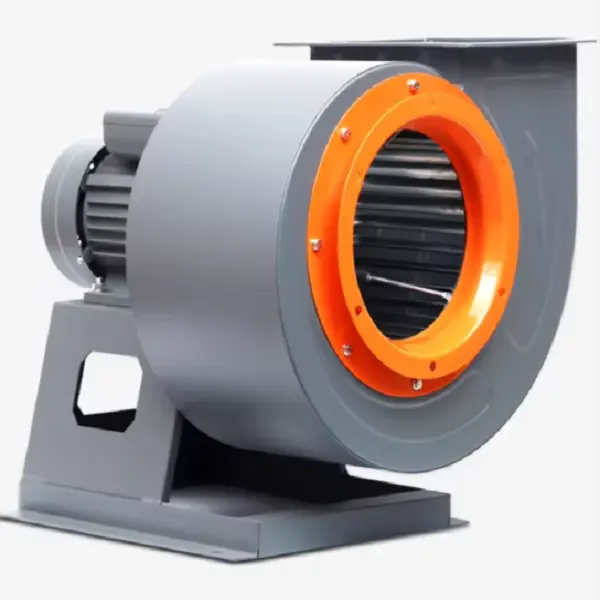

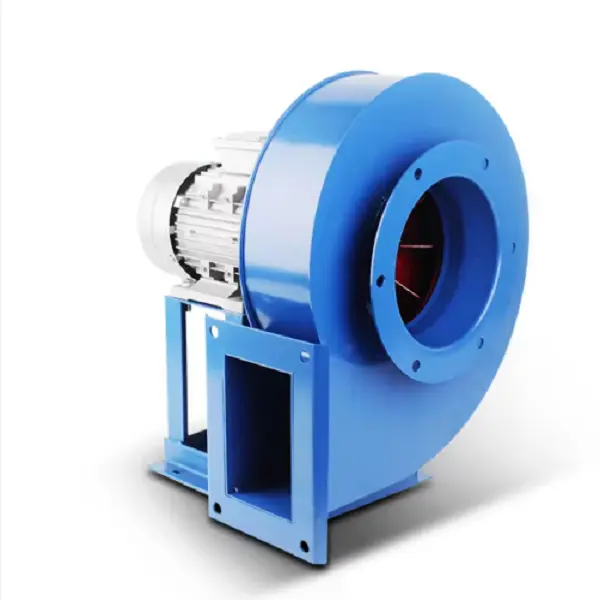

高温遠心換気装置

河北克通は高品質の高温遠心換気装置を持っています。これらの遠心ファンは、高温の作業条件向けに特別に設計されています。耐熱合金羽根車や高温用シール軸受などの耐高温部品を搭載しており、連続高温環境下でもガスを安定して輸送でき、長時間の高温運転にも対応します。

お問い合わせを送信

製品説明

工場から出荷される河北科通高温遠心換気扇は、主に産業用高温シナリオでの高温ガスの輸送に使用され、高温耐性の材料コンポーネント（耐熱合金インペラや高温シールベアリングなど）と高温条件下での安定した動作性能を特徴としており、継続的に高温ガスの輸送が必要な環境に適しています。
通常、工業炉の排ガス出口、熱処理装置の排気端、廃棄物焼却補助システムのガスパイプライン、または高温排ガス処理装置（高温集塵機など）のフロントエンドに設置され、高温排ガス（温度範囲は通常200〜800℃）、熱処理排ガス、焼却排ガス、またはその他の高温非腐食性工業ガスを搬送します。これらのファンは通常、冶金工場、火力発電所、廃棄物焼却工場、石油化学精製企業、または高温産業機器製造会社に供給されます。
この高温遠心換気装置は、産業用高温ファンの安全動作基準、高温ガス排出仕様、および熱機器の安全保護要件に厳密に準拠しながら、産業用高温生産リンクおよび高温排ガス処理装置の高温ガス搬送ニーズを満たすことができます。

製品パラメータ

番号	機械番号いいえ	回転スピード r/min	全圧パ	体積測定流量 m3/h	モーター力 KW
1	8D	1450	2525~1771	9900~23100	15、18.5
2	9D	1450	3195~2241	14100～33000	30、37
3	10D	1450	3944~2767	19300~45100	45、55
4	11D	1450	4772~3348	25700~60000	75、90
4	11D	960	2092~1468	17000～39700	22、30
5	12D	1450	5679~.3984	33400~77900	110、132
5	12D	960	2490~1746	22100~51600	37、45
6	13D	1450	6665~4676	42400～99000	160～200
6	13D	960	2922~2050	28100~65600	45、55
7	14D	1450	7729~5423	53000～124000	220～280
7	14D	960	3388~2377	35100~102100	75、90
8	15D	1450	8873~6226	65100～152000	315～400
		960	3890~2729	43100~101000	90～132
		730	2250~1578	32800～76800	45、55
9	16D	1450	10095~7083	79100～185000	450、560
		960	4426~3105	52400～122000	132、160
		730	2560~1795	39800~93000	55、75
10	17D	960	4996~3505	62900～147000	160～220
10	17D	730	2889~2027	47800~112000	75～110
11	18D	960	5601~3929	74600～174000	220~315
11	18D	730	3239~2272	56700～132000	110、132
12	19D	960	6241~4378	87700～205000	280～400
12	19D	730	3609~2532	66700～156000	132~185
13	20D	960	6915~4851	10200~239000	400、500
13	20D	730	3999~2805	77800～182000	160～220
14	21D	960	7622~5348	118000～276000	500～630
		730	4408~3093	90100～210000	220～280
		580	2783~1952	71600～167000	160
15		960	8366~5870	136000～318000	630~800
		730	4838~3394	104000～242000	280～355
		580	3055~3143	82300～192000	160、185
16	23.5D	960	9545~6698	166000～387000	800~1120
		730	5519~3873	126000～395000	355～500
		580	3486~2445	100000～234000	220、250
17	25D	730	6248~4383	152000～355000	500~710
17	25D	580	3944~2767	121000～282000	250～355
18	26.5D	730	7020~4925	181000～422000	630~900
		580	4432~3109	144000～336000	355、450
		480	3036~2129	119000～278000	220、250
19	28D	730	7837~5498	231000～498000	1000～1250
		730	7837~5498	231000～498000	1000～1250
		580	4948~3471	169000～396000	450～630
		480	3389~2377	140000～328000	315～355
20	29.5D	730	8699~5104	250000～583000	1120~1600
		580	5491~3853	199000~463000	560~800
		480	3762~2639	164000～383000	355～500

製品の主な特徴

過酷な環境向けに設計: 粉塵密度が 150 mg/m3 であることが多い、高温、弱揮発性、不燃性のガスを運ぶように設計されています。熱伝導と耐衝撃性を重視した設計です。
高度な温度管理システム: 重要なコンポーネントを効率的に冷却する設計が組み込まれています。たとえば、一部のモデルでは新しい空冷システムを備えた冷却ファンを使用してベアリングやその他の重要なコンポーネントから熱を除去し、信頼性の高いパフォーマンスを保証します。
耐久性のある機械構造：インペラなどの主要コンポーネントは航空機用高温鋼などの材料で作られており、耐久性が保証されています。ローターアセンブリは、スムーズで振動のない動作を保証するために、集中的な交流バランシングを受けます。
4. 運用の多用途性: これらのファンは、ダイレクトドライブやベルトドライブ (C スタイル) 構成などのさまざまな駆動モードをサポートしており、さまざまな設置や電力供給のニーズに柔軟に対応できます。この調整機能は、高前輪駆動遠心ファンなどの他の剛性設計と共通の特性です。

ユーザーインターフェースの概要

高温遠心換気装置は多くの業界で必要とされています。
冶金炉、工業炉：各種加熱炉、ボイラー、ボイラー、その他工業炉からの熱気の除去に不可欠です。
燃焼・凝縮方式：燃焼装置、炉、塗装噴霧器、熱風循環装置などに広く使用されており、吸気式が多い。
環境および供給システム: ボイラーのベントや、空気または燃料が高温で通過する必要があるその他のシステムに使用されます。
材料の取り扱いと用途: ガスが不揮発性で揮発性物質を含まない、食品、飼料、鉱物などの材料を扱う産業の熱交換器に適しています。
