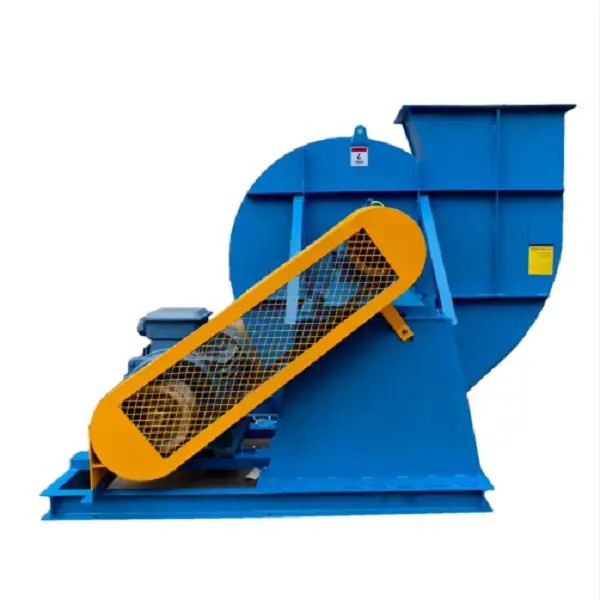

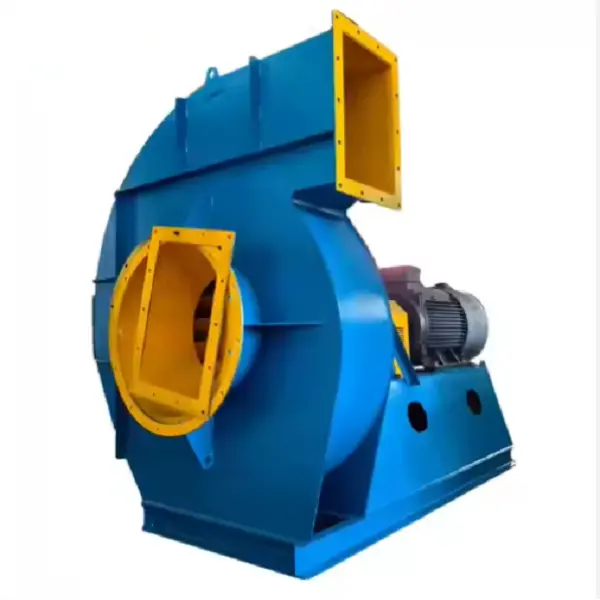

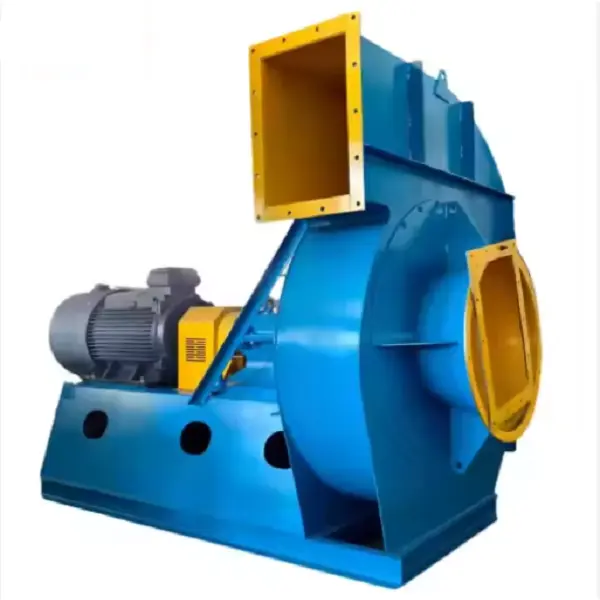

発電所の換気扇

Hebei Ketong は高品質の発電所換気扇を提供しています。当社のファンは、プラントのメイン建物、機器コンパートメント、補助作業場内の空気循環を最適化するように特別に設計されています。発電時に発生する高温の余熱、粉塵を含んだ排ガス、機械排熱を効率よく取り除きます。安定したエアフローと高効率により、機器と人員の両方に安全で快適な動作環境を提供します。

お問い合わせを送信

製品説明

河北科通工場で生産される発電所用換気扇で、主に発電所の作業場、設備室、付帯設備の空気循環の最適化、発電過程で発生する高温残留空気、粉塵を含んだガス、機械排ガスの排出に使用され、優れた換気効率と安定した風量制御性能により、発電所の設備や作業員の安全で快適な作業環境を確保します。

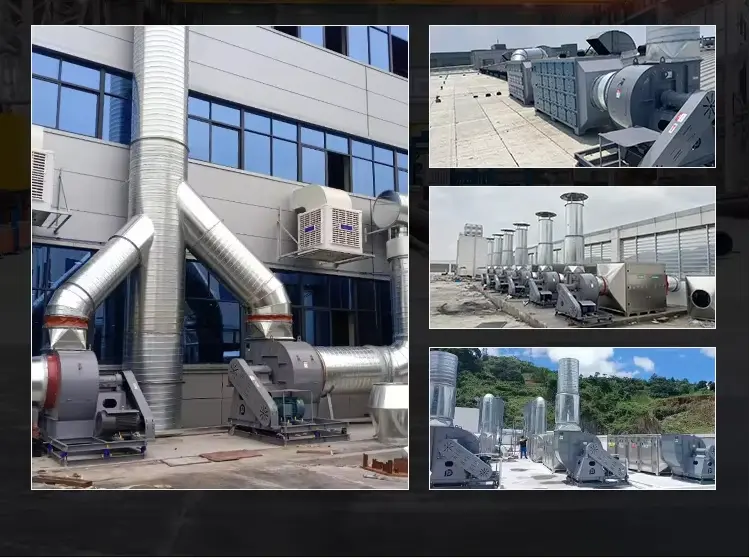

一般に、ボイラー補機室の空気入口、タービン発電機室の排気口、石炭処理システム作業場の換気口、変電所の空気交換部などに設置され、プラントエリアに新鮮な空気を運び、石炭燃焼、蒸気循環、電気機器の運転などの発電リンクで発生する高温空気、石炭粉塵含有ガス、設備放熱排ガスを排出します。

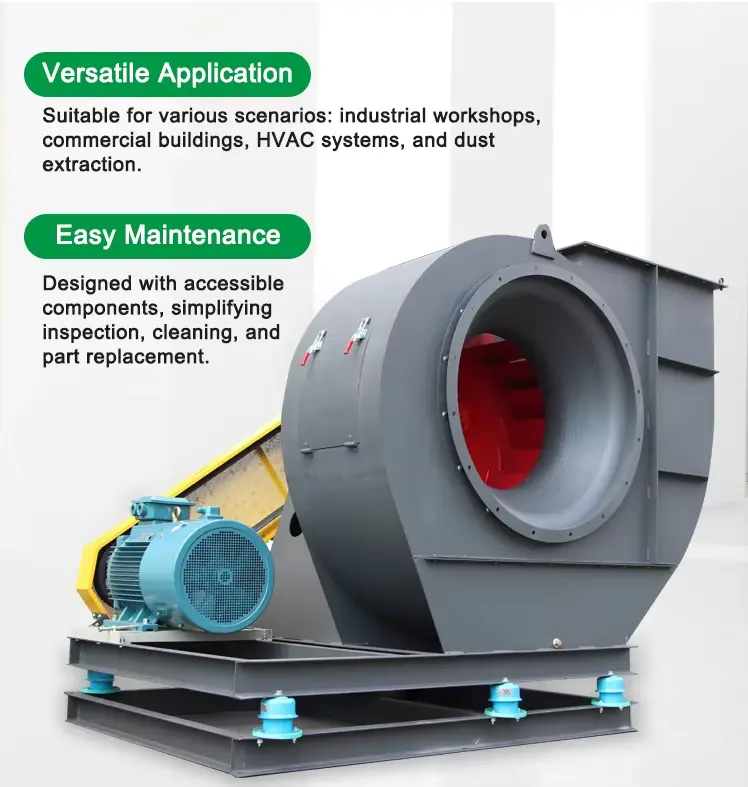

このファンは通常、火力発電所、水力発電所 (作業場の補助換気用)、原子力発電所の補助施設部門、新エネルギー生成企業 (太陽熱発電など)、または電気機器の製造および保守会社に適しています。
この発電所換気ファンは、発電所の主要エリアの空気環境を効果的に調整し、発電設備やワークショップの換気、放熱、除塵要件を完全に満たすと同時に、国の電力業界の安全運転基準と産業プラントの換気および空気品質仕様に厳密に準拠します。

製品パラメータ

GY4-73	いいえ。	R/分	パ	m3/H	KW
	8D	1450	2104~1400	16156~30993	18.5
	9D	1450	2668~1775	23003~44128	30/37
	9D	960	1163~775	15229~29216	11
	10D	1450	3301~2194	31554~60533	55
		960	1437~958	20891~40077	15/18.5
		730	829~553	15886~30475	7.5
	11D	1450	4003~2659	41999~80570	75 /90
		960	1741~1160年	27806~53343	22/30
		730	1004~669	21144~40562	11
	12D	1450	4777~3171	54526~104600	132 /160
		960	2075~1381	36100~69253	37 /45
		730	1196~797	27451~52661	15/18.5
	14D	1450	6541~4333	86586~166100	280 /315
		960	2831~1883	57326~109970	75 /90
		730	1630~1086	43591~83624	37 /45
	16D	960	3709~2465	85571~164150	185
		730	2133~1420	65069~124820	75
		580	1343~893	51699~99178	45
	18D	960	4710~3126	121830~233730	280
		730	2705~1800	92648~177730	132
		580	1702~1133年	73610~141210	75
	20D	960	5837~3870	167130~320160
		730	3347~2225	127080~243800	220/250
		580	2104~1400	100970~193700	110 /132
	22D	960	6865~4864	233000～434000	650～850
		730	3972~2815	177000～332000	310/370
		580	2501~1775	141000～263000	165 /180
		480	1716~1216	116000～217000	140
	25D	730	5139~3648	260000～484000	570~700
		580	3236~2295	206000～384000	280/350
		480	2216~1579	171000～318000	165 /210
	28D	730	6404~4541	365000～680000	1250
		580	4040~2864	289000～540000	630
		480	2775~1971	239000～446000	400
		375	1697~1206	187000～352000	320
	29.5D	745	7218~5100	435000～810000	1250/630/1250
	29.5D	596	4609~3236	348000~648000	800/1000

Y5-47	いいえ。	R/分	パ	m3/H	KW
	4C	3300	1922~1393	2751~5190	4
	4C	2900	1481~1079年	2417~4561	3
	5C	2900	2324~1687	4723~8909	7.5
	5C	2620	1893~1373	4267~8048	5.5
	6C	2850	3364~2452	8020~15129	18.5
	6C	2620	2844~2069	7372~13908	15
	8C	2020	3001~2187	13474~25417	30
	8C	1860	2550~1853	12407~23404	22
	9C	1900	3364~2452	18045~34039	45
	9C	1800	3020~2197	17095~32247	37
	12C	1480	3628~2638	33318~62850	75～90
	12.4℃	1480	3874~2824	36762~69347	110

Y5-48	いいえ。	R/分	パ	m3/H	KW
	4C	3550	2221~1501	2932~5564	5.5
		3150	1746~1180年	2602~4937	4
		2800	1377~932	2313~4388	3
		2500	1097~742	2065~3918	2.2
	5C	3150	2819~1913	5304~9851	11
		2800	2223~1509	4715~8757	7.5
		2500	1769~1202	4210~7818	5.5
		2240	1419~964	3772~7005	4
	6.3C	2800	3545~2403	9432~17516	22
		2500	2819~1913	8421~15639	15
		2240	2259~1533	7546~14013	11
		2000	1798~1221	6737~12511	7.5
	8C	2000	3323~2253	13794~25619	30
		1800	2686~1823	12415~23057	22
		1600	2118~1438	11035~20495	15
		1400	1619~1100	9656~17933	11
	10℃	1800	4483~2958	22250~44634	75
		1600	3531~2332	19778~39674	55
		1400	2696~1782	17305~34715	37
		1250	2145~1419	15451~30995	22
	摂氏12.5度	1400	4234~2794	33800~67803	110
		1250	3365~2223	30179~60538	75
		1120	2696~1782	27040~54242	55
		1000	2145~1419	24143~48431	37

GY6-51	いいえ。	R/分	パ	m3/H	KW
	8D	1450	2745~1859	11000～26400	15~22
	9D	1450	3474~2353	15700～37500	30 /45
	10D	1450	4289~2905	21500~51500	45～75
	11D	1450	5190~3515	28600~68500	75～110
	11D	960	2275~1541	18900~45400	22/30
	12D	1450	6176~4183	37100～89000	110～160
	12D	960	2707~1834	24600~59000	37～55
	13D	1450	7248~4909	47200～113000	185～250
	13D	960	3177~2152	31200~74900	55 /75
	14D	1450	8406~5694	58900～141000	250～355
	14D	960	3685~2496	39000~93400	75～110
	15D	1450	9650~6537	72400～172000	355～500
		960	4230~2865	48100～115000	110～160
		730	2446~1657	36600～87400	45～75
	16D	1450	10980~7437	88100～211000	500~710
		960	4813~3260	58300～140000	160～200
		730	2783~1885	44300～106000	75 /90
	17D	960	5433~3680	69900～168000	200～280
	17D	730	3142~2128	53200～128000	90～132
	18D	960	6091~4126	83000～199000	250～355
	18D	730	3522~2386	63100～151000	110～160
	19D	960	6787~4597	97600～234000	315～500
	19D	730	3924~2658	74200～178000	160～200
	20D	960	7520~5094	114000～273000	450～630
	20D	730	4348~2946	86700～208000	185～280
	21D	960	8290~5616	132000～316000	560~800
		730	4794~3247	100000～240000	280/355
		580	3026~2050	79500～191000	220
	22D	960	9099~6164	152000～363000	710~1000
		730	5261~3564	116000～276000	315～450
		580	3321~2250	92200~219000	220
	23.5D	960	10380~7033	185000～443000	1000～1400
		730	6003~4066	140000～336000	400～630
		580	3789~2567	112000～267000	220~315
	25D	730	6794~4603	169000～406000	630~800
	25D	580	4289~2905	134000～323000	280～400
	26.5D	730	7633~5172	201000~483000	800~1120
		580	4818~3265	160000～385000	400～560
		480	3300~2236	132000~319000	220~315
	28D	730	8522~5774	237000～569000	1000～1400
		580	5280~3645	189000～454000	560~710
		480	3685~2496	156000～376000	315 /400
	29.5D	730	9460~6410	278000~667000	1250~2000
		580	5972~4046	221000~530000	710~1000
		480	4090~2771	185000～439000	400～560

製品の特徴

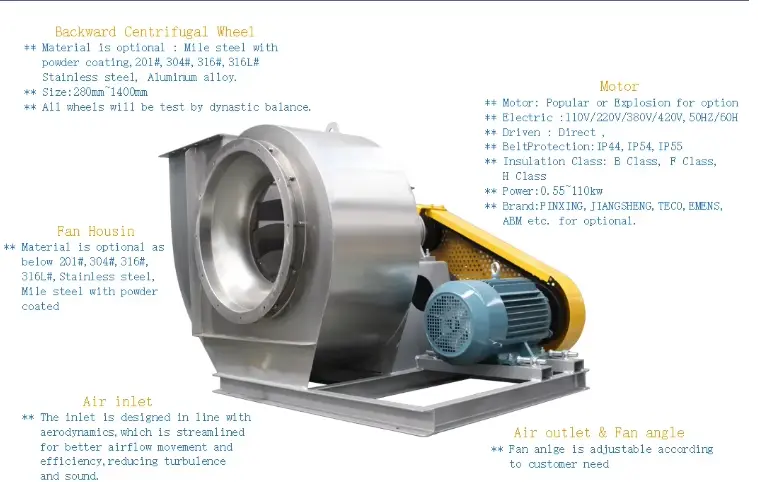

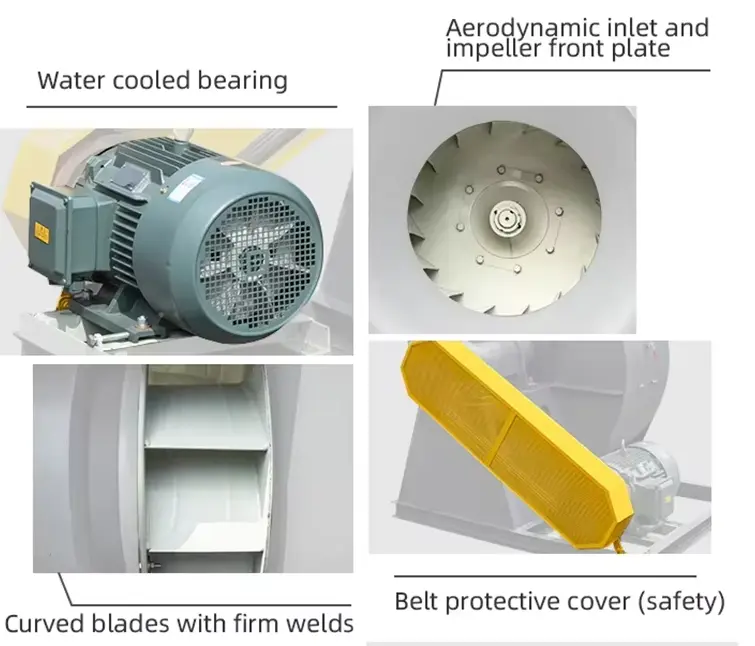

1.高度なインペラとエアフロー設計: インペラの設計はファンのパフォーマンスにとって非常に重要です。多くのモデルは、安定性を向上させ、摩耗を軽減するために後方に湾曲したブレードを採用しています。研究によると、インペラ入口に中心体を追加するなどの空力最適化により、全圧力効率が 5 ～ 10% 向上し、空気流入口が効果的に最適化されることが示されています。
2.最適化されたハウジングと入口の形状: 螺旋状のハウジングは、効率的な圧力変換のために特別に設計されています。注入口とハウジングの「舌」構造には特別な注意が払われています。初期のタング角度を調整すると、効率が 2 ～ 3% 向上し、低流量での流れの剥離が減少し、安定した動作範囲が拡大します。
3.耐久性のあるドライブとベアリングシステム：この発電所の換気ファンは信頼性を重視して設計されており、潤滑剤の漏れを防ぐために強化されたベアリングハウジングと高効率のシールを採用しています。さらにマシン油（L-AN46など）による潤滑により、連続運転でも安定した性能を発揮します。

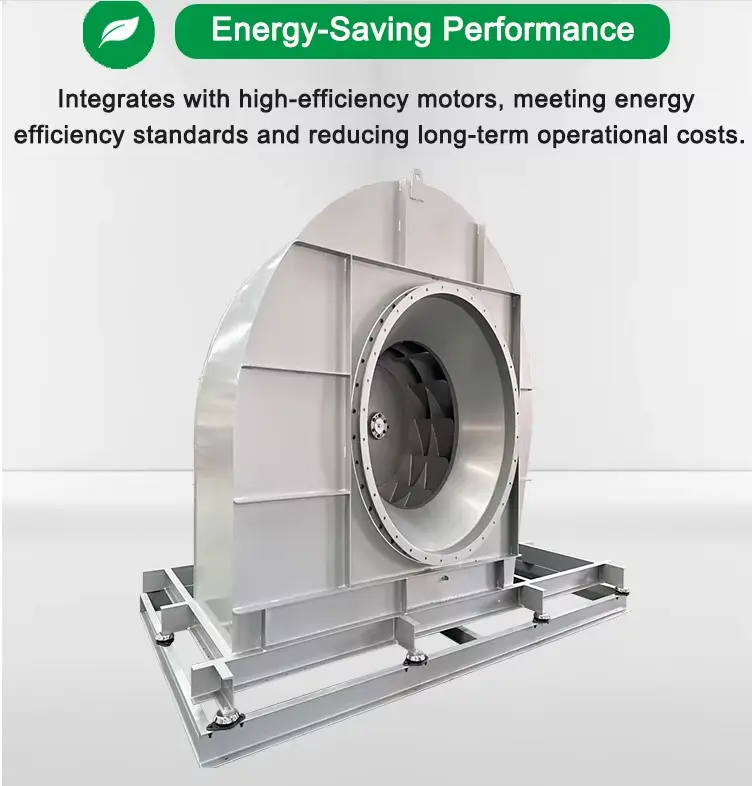

4.さまざまな動作条件下でのエネルギー効率: 発電所のファンは高圧、大流量条件下で動作するように設計されていますが、そのエネルギー効率目標は普遍的に適用できます。たとえば、商用の高圧前方湾曲遠心ファンであっても、過度の電力損失や騒音レベルを避けるために、最高のエネルギー効率の範囲内で動作する必要があります。
