産業用高温遠心ファン選択ガイド

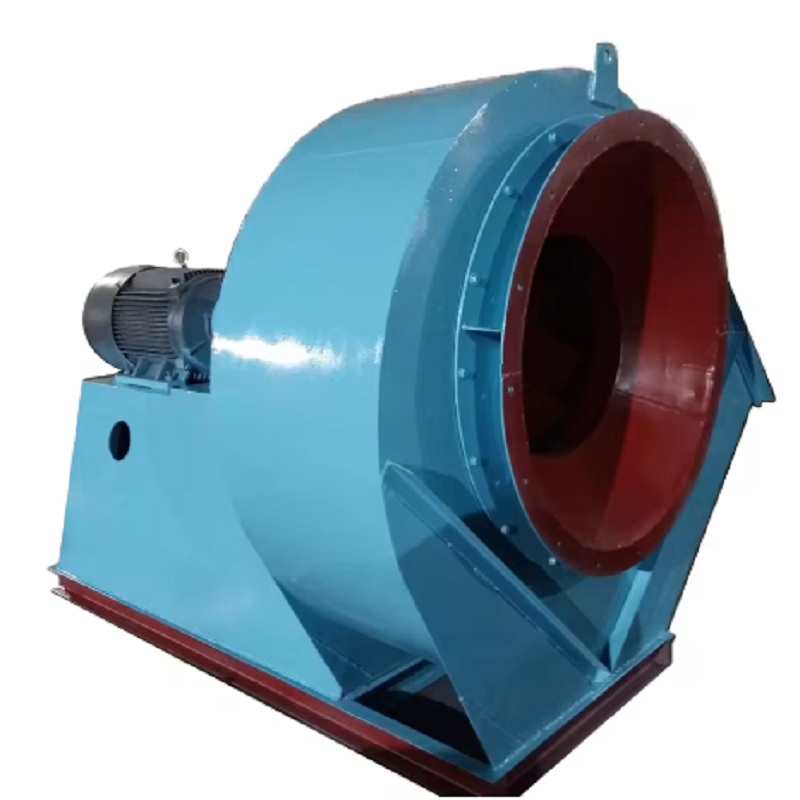

はじめに: 適切な選択が重要な理由

高温の工業プロセスでは、ファンの選択は生産効率、装置の安全性、運用コストに直接影響します。標準的な遠心ファンは、通常の条件下では良好に機能しますが、継続的に高温、腐食性ガス、または重い粉塵負荷にさらされると、すぐに変形、ベアリングの故障、およびエアフロー性能の低下が発生する可能性があります。適切な高温遠心ファンを選択するには、動作温度、ガス組成、圧力要件、機械設計を詳細に評価する必要があります。

製鉄所、ガラス製造、セメント製造、炉、ボイラー、熱処理施設などの産業は、過酷な条件下で稼働することがよくあります。 In these applications, the fan is not simply an air-moving device; it is a critical component that maintains combustion efficiency, exhaust performance, and process stability.

1. 高温遠心ファンを選択する前に動作条件を理解する

高温遠心ファンを選択するための最初のステップは、動作環境を正確に定義することです。ファンの故障の多くは、実際の動作条件が元の設計パラメータと異なるために発生します。

確認する必要がある主なパラメータは次のとおりです。

ガス温度

風量 (m3/h または CFM)

静圧要件 (Pa または mmH₂O)

ガス密度

粉塵濃度

排ガスの化学組成

連続運転または断続運転

例えば、鋼鉄の熱処理炉では、金属酸化物の微粒子を含む450℃の排ガスが発生することがあります。従来のファンを取り付けると、羽根車が熱膨張し、不均衡や振動が発生する可能性があります。この場合、耐熱材料と羽根車構造を強化した高温遠心ファンが必要となります。

実際のプロジェクトを評価する際、エンジニアは最高温度だけでなく動作温度範囲も考慮する必要があります。 400°C で連続的に動作するファンには、短期間 600°C にさらされるファンとは異なる設計が必要です。

2. 材料の選定と構造設計

材料の選択は、高温遠心ファンの耐用年数に影響を与える最も重要な要素の 1 つです。インペラ、ケーシング、シャフト、および冷却コンポーネントは、長期運転中の熱応力に耐える必要があります。

一般的な材料の選択には次のものがあります。

炭素鋼

ガス温度が一般に 300°C 未満の中温用途に適しています。機械的強度は良好ですが、熱変形に対する耐性は限られています。

ステンレス鋼

高温や腐食性ガスを伴う用途に使用されます。 SS304 や SS316 などのステンレス鋼グレードは、化学処理および排気システムに一般的に選択されます。

耐熱合金鋼

500℃を超える極端な用途では、機械的強度を維持するために耐熱合金材料が必要になることがよくあります。

実用的な例はセラミック製造工場にあります。オリジナルの排気システムでは、380°C で動作する標準的なスチール ファンが使用されていました。 6 か月後、加熱と冷却の繰り返しによりインペラに亀裂が発生しました。代替ソリューションは、強化された後方に湾曲したインペラ、高温ベアリング、およびシャフト冷却構造を備えた高温遠心ファンでした。サービス間隔は数か月から 2 年以上に増加しました。

3. インペラの設計と熱膨張制御

インペラは、高温ファンの中心となる回転部品です。インペラの設計が正しくないと、振動、効率の低下、予期しない停止が発生する可能性があります。

高温遠心ファンを選択する場合、エンジニアは以下を評価する必要があります。

インペラ直径

刃の形状

回転速度

バランスグレード

熱膨張代

後方に湾曲したブレードは、変動する負荷の下でもより高い効率と安定した動作を提供するため、多くの場合好まれます。前方に湾曲したブレードは、低圧でより高い空気流を提供できますが、一般に要求の厳しい高温用途にはあまり適していません。

たとえば、バイオマス ボイラー排気システムでは、動作温度が 250 °C から 450 °C の間で変動する可能性があります。適切に設計された高温遠心ファンは、加熱中にケーシングに接触することなくインペラが膨張できるようにする必要があります。通常、エンジニアは膨張クリアランスを確保し、熱応力計算後に動的バランスを実行します。

4. ベアリングの冷却とシャフトの保護

ベアリングの故障は、高温ファンの用途で最も一般的な問題の 1 つです。インペラが高温に耐えられる場合でも、シャフトを介した過剰な熱伝達によりベアリングが損傷する可能性があります。

信頼性の高い高温遠心ファンには通常、次のものが含まれます。

延長シャフト設計

冷却ディスクまたは空冷構造

高温用グリース

水冷ベアリングハウジング (極限条件用)

たとえば、炉の排気用途では 550°C での連続運転が必要でした。元のファンでは、熱がインペラ シャフトからベアリング アセンブリに直接伝わるため、3 か月ごとにベアリングの故障が発生しました。より長いシャフトと冷却ホイールを備えた高温遠心ファンにアップグレードした後、軸受温度が大幅に低下し、24 時間安定した運転が可能になりました。

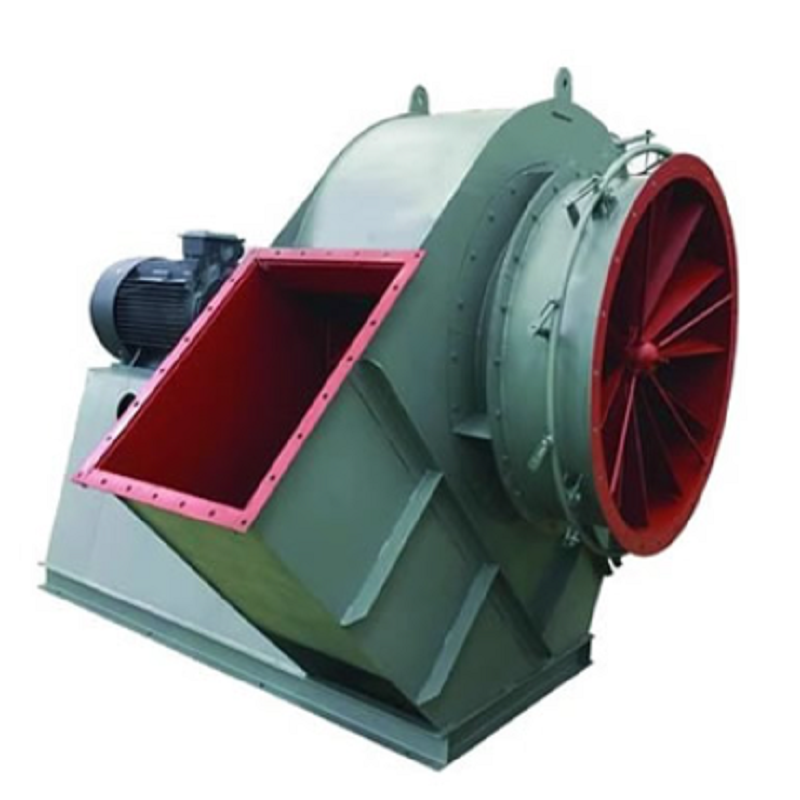

5. 圧力とエアフローのマッチング

温度定格のみに基づいてファンを選択するのはよくある間違いです。適切に設計された高温遠心ファンは、システムのエアフローと圧力の要件にも適合する必要があります。

選択プロセスには以下を含める必要があります。

プロセスの要求に応じて必要な空気流量を計算します。

ダクト、フィルター、ダンパー、および機器からのシステム抵抗を測定します。

最高効率ゾーンに近いファン動作点を選択します。

将来のシステム拡張を検討してください。

たとえば、金属加工工場の集塵システムには、3500 Pa の圧力で 80,000 m3/h の気流が必要でした。低圧ファンは十分な空気流を供給できますが、ダクト抵抗を克服できず、塵埃除去性能が低下します。適切なサイズの高温遠心ファンに交換したところ、安定した吸引性能と消費エネルギーの削減が実現しました。

6. ファンの耐用年数を延ばすためのメンテナンス方法

最適に設計された高温遠心ファンであっても、性能を維持するには適切なメンテナンスが必要です。

推奨されるメンテナンス手順は次のとおりです。

定期的な振動モニタリング

突然の振動の増加は、通常、インペラの不均衡、ベアリングの磨耗、またはシャフトの問題を示しています。

インペラの検査

ブレードに粉塵が蓄積すると、バランスが崩れて効率が低下する可能性があります。

ベアリング温度監視

異常な温度上昇は直ちに調査する必要があります。

ボルトと基礎のチェック

熱サイクルにより、時間の経過とともに接続が緩む可能性があります。

ある工業炉プロジェクトでは、定期的な振動チェックにより、粉塵の蓄積によって引き起こされるインペラの不均衡が早期に検出されました。インペラの清掃とバランス調整により、重大な故障が防止され、数日間の生産停止時間が回避されました。

7. 高温遠心ファンを選択する際のよくある間違い

動作上の問題の多くは、製造上の欠陥ではなく、誤った選択によって引き起こされます。

よくある間違いには次のようなものがあります。

風量だけでファンを選ぶ

高温でのガス密度変化の無視

高温環境での標準ベアリングの使用

腐食性ガスを考慮していない

熱膨張スペースを許容しない

専門的な選択プロセスには、ファンのメーカーとシステム エンジニアの協力が含まれる必要があります。詳細な動作データは、高温遠心ファンが一般的な仕様ではなく実際の現場条件に従って設計されていることを確認するのに役立ちます。

結論

過酷な産業環境に適したファンを選択するには、温度制限を確認するだけでは不十分です。信頼性の高い高温遠心ファンは、適切な材料、適切なインペラ設計、効果的な冷却方法、および空気流と圧力の正確なマッチングを組み合わせる必要があります。

炉の排気システムからボイラー用途や化学処理プラントに至るまで、適切なファン設計によりエネルギー効率が向上し、メンテナンスコストが削減され、予期せぬダウンタイムが防止されます。実際の動作条件を評価し、実用的なエンジニアリング原理を適用することで、企業は最も要求の厳しい高温環境でも長期安定した動作を実現できます。
