鉄鋼、セメント、化学、発電業界における遠心ファンの用途

はじめに: 重工業における遠心ファンの役割の増大

製鉄、セメント製造、化学処理、発電などの重工業では、生産効率、設備の安全性、環境コンプライアンスを維持するために、信頼性の高い空気移動システムが必要です。さまざまな換気ソリューションの中でも、遠心ファンは安定した空気流、高圧性能、過酷な条件下での連続運転を提供できるため、最も広く使用されている空気処理装置の 1 つとなっています。

標準的な換気ファンとは異なり、産業用遠心ファン システムは、高温、粉塵を多く含むガス、腐食性物質、高圧用途などの複雑な動作環境に対応できるように設計されています。遠心ファンの適切な選択とメンテナンスにより、エネルギー効率が大幅に向上し、ダウンタイムが削減され、機器の耐用年数が延長されます。

鉄鋼業界における遠心ファンの用途

鉄鋼業界は極限の条件下で操業しており、生産プロセスにおいて空気制御が重要な役割を果たしています。鉄鋼の製造中、炉、転炉、マテリアルハンドリングシステムから大量の高温ガス、煙、粉塵が発生します。適切に設計された遠心ファンは、排気、冷却、燃焼用空気の供給、および集塵の用途に不可欠です。

たとえば、電気アーク炉 (EAF) 製鉄プラントでは、通常、ヒューム抽出システムに高温遠心ファンが設置されています。ファンは、300°C を超える可能性のある温度で動作しながら、金属微粒子を含むガスを継続的に輸送する必要があります。この用途では、エンジニアは通常、信頼性を向上させるために耐摩耗性のインペラ、耐熱性の材料、強化されたベアリングを選択します。

鉄鋼プラントの実際の改善プロジェクトでは、老朽化し​​たファンを高効率遠心ファンに交換することで、必要な風量を維持しながら運転消費電力を約15％削減できることがわかりました。この改善は、インペラの設計を最適化し、ファンの性能曲線を実際のシステム抵抗と一致させることによって達成されました。

セメント製造システムの遠心ファン

セメントの製造には、原料の粉砕、ロータリーキルン、クリンカーの冷却、粉塵濾過など、効率的な空気循環に依存する複数のプロセスが含まれます。これらのプロセスでは、遠心ファンが材料の輸送、高温ガスの除去、安定した燃焼状態の維持に必要な空気流を提供します。

最も重要なアプリケーションの 1 つは、キルン誘導ドラフト システムです。遠心ファンはキルン内に負圧を生成し、燃焼ガスがシステム内を適切に流れるようにします。ファンの能力が不足すると、窯の運転が不安定になったり、燃料消費量が増加したり、生産効率が低下したりすることがあります。

セメント工場の改修プロジェクトで、エンジニアが既存の換気システムを分析したところ、時代遅れのダクト設計が原因で過剰な圧力損失が発生していることがわかりました。新しい高圧遠心ファンを設置し、ダクトのレイアウトを変更した結果、システムの要求圧力が低下し、モーター負荷が低下し、全体の効率が向上しました。

セメント用途の場合、研磨粉塵により標準コンポーネントがすぐに損傷する可能性があるため、ファンの材質も慎重に検討する必要があります。一般的なソリューションには、強化鋼製インペラ、摩耗プレート、動作寿命を延ばすための最適化されたブレード設計が含まれます。

化学処理産業向けの遠心ファン ソリューション

化学プラントでは、多くの生産プロセスに有害なガス、腐食性化学物質、および厳格な安全要件が含まれるため、正確なエアフロー制御が必要です。信頼性の高い遠心ファンは、排気換気、ガス輸送、スクラバー システム、および化学ヒュームの除去によく使用されます。

化学用途では、材料の選択は最も重要な要素の 1 つです。ガスの組成に応じて、メーカーは化学的損傷を防ぐためにステンレス鋼、ガラス繊維強化プラスチック (FRP)、または特殊な耐食性コーティングを使用する場合があります。

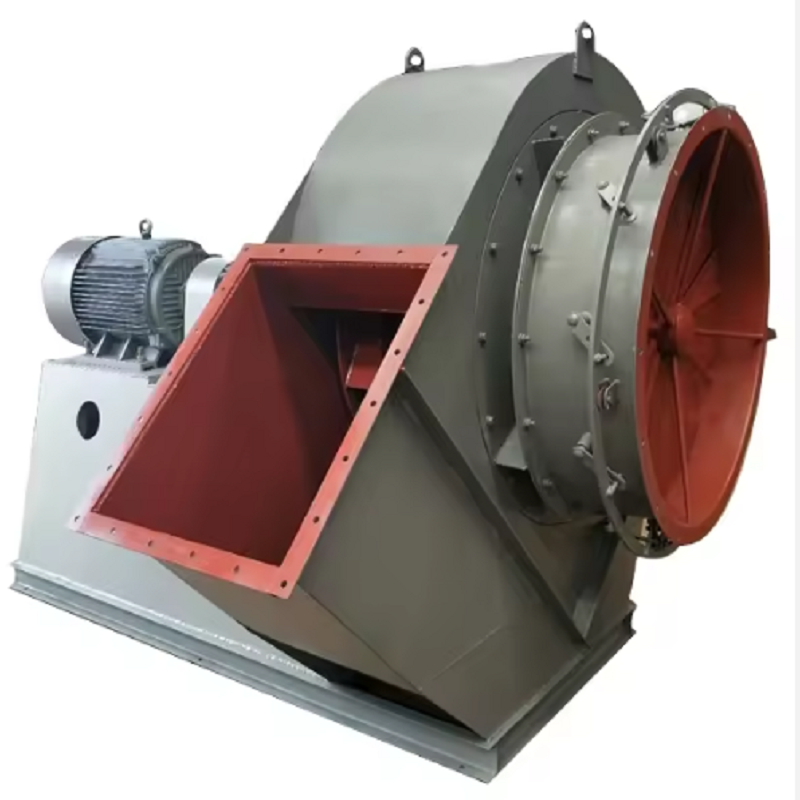

たとえば、腐食性ガスを扱う化学処理施設では、標準的な炭素鋼ファンが頻繁に腐食故障に見舞われました。ステンレス鋼のコンポーネントと保護コーティングを備えた耐食性遠心ファンに置き換えた後、メンテナンス間隔が大幅に増加し、予期せぬ停止が減少しました。

もう 1 つの重要な考慮事項は防爆です。可燃性ガスまたは化学蒸気を輸送する場合、安全な動作を確保するために、遠心ファンには耐火花構造、防爆モーター、接地システムなどの特別な設計が必要になる場合があります。

発電所の遠心ファン

発電施設は、ボイラーの運転、排ガス処理、冷却システムをサポートする空気処理装置に大きく依存しています。高性能遠心ファンは、強制通風 (FD) ファン、誘起通風 (ID) ファン、一次空気システムなどのアプリケーションの重要なコンポーネントです。

石炭火力発電所では、誘引通風遠心ファンがボイラーから燃焼ガスを除去し、適切な炉圧力を維持します。これらのファンは高温および粉塵の多い条件下で継続的に動作するため、信頼性が主要な設計要件となります。

発電所の保守チームは、アンバランスなインペラと不適切な位置合わせによって頻繁に振動の問題が発生していることを発見しました。動的バランス調整、シャフトアライメント修正、ベアリング交換を実施した結果、遠心ファンの振動レベルが大幅に低減され、機器の可用性が向上しました。

現代の発電所は、省エネのアップグレードにも重点を置いています。可変周波数ドライブ (VFD) は、リアルタイムの動作条件に応じて空気の流れを調整するために遠心ファンとともに使用されることが増えており、部分負荷動作時の不要なエネルギー消費を削減します。

適切な遠心ファンを選択するための重要な要素

適切な遠心ファンを選択するには、単に空気流量を選択するだけでは不十分です。エンジニアは、設置前にいくつかの要素を評価する必要があります。

1. エアフローと圧力の要件

ファンは必要な体積流量とシステム圧力に適合する必要があります。ファンが大きすぎるとエネルギーを無駄にする可能性があり、ファンが小さすぎるとプロセス要件を達成できない可能性があります。

2. 動作温度

高温用途では、変形や機械的故障を防ぐために、適切な材料、冷却システム、および拡張に関する考慮事項が必要です。

3. ガスの特性

粉塵濃度、水分含有量、腐食性、化学組成は、ファンの設計と材料の選択に直接影響します。

4. メンテナンス要件

検査、洗浄、潤滑、部品交換に簡単にアクセスできるため、長期的な運用コストの削減に役立ちます。

遠心ファンの性能を向上させるためのメンテナンス方法

適切に設計された遠心ファンであっても、効率を維持するには定期的なメンテナンスが必要です。一般的なメンテナンス方法には次のようなものがあります。

振動の問題を防ぐために、羽根車のバランスを定期的にチェックしてください。

ベアリングや潤滑状態を検査します。

ブレードに溜まった粉塵の清掃。

モーター電流と動作温度を監視します。

予期せぬ圧力変化に対するダクト システムの抵抗をチェックします。

24 時間 365 日稼働している産業プラントの場合、多くの場合、緊急修理よりも予防​​保守プログラムの方が費用対効果が高くなります。振動や異音、風量の低下などを早期に発見することで、重大な機器の故障を防ぐことができます。

結論

鉄鋼生産やセメント製造から化学処理や発電に至るまで、遠心ファンは産業用空気管理システムで重要な役割を果たしています。高圧、極端な温度、および厳しい動作環境に対応できるため、現代の産業施設にとって不可欠なコンポーネントとなっています。

適切な工学設計、材料の選択、予防保守により、遠心ファンは信頼性の高い性能を発揮し、エネルギー消費を削減し、より安全な産業運営をサポートできます。産業界が効率性と持続可能性に重点を置き続ける中、高度な遠心ファン技術は将来の産業用換気システムにとって重要なソリューションであり続けるでしょう。
