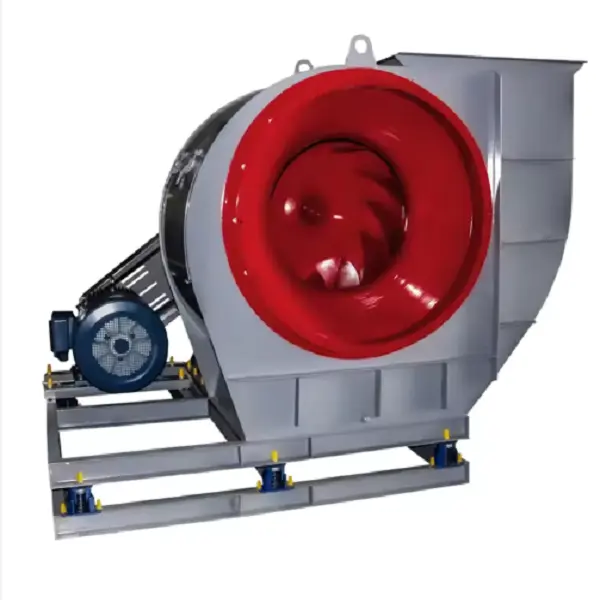

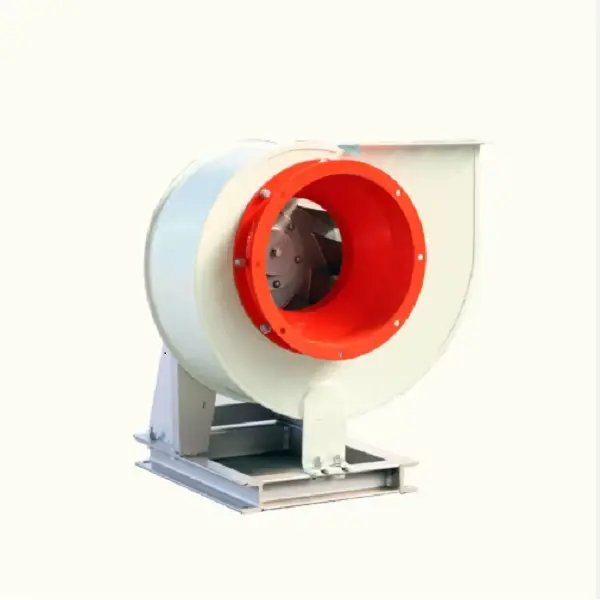

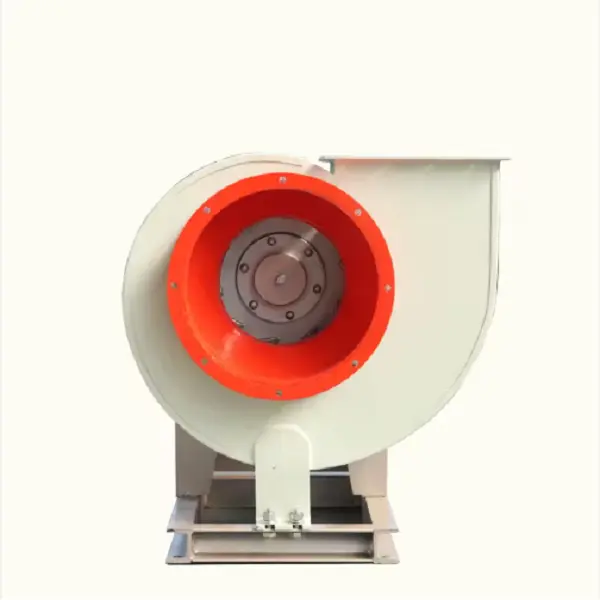

前方湾曲遠心送風機

Hebei Ketong サプライヤーの前方湾曲遠心ブロワーは、大量の空気量と安定した圧力を必要とする用途向けに設計されています。その設計には、他の遠心設計と比較して低い回転速度で効率的な空気の移動を可能にする、多翼の前方に湾曲したインペラが組み込まれています。

お問い合わせを送信

製品説明

Hebei Ketong はプロの前方湾曲遠心送風機工場です。多翼の前方に湾曲したインペラを備えており、従来の遠心ファンよりも低い回転速度で効率的な空気流を提供し、信頼性の高いパフォーマンスとエネルギー効率を保証します。

製品パラメータ

前方湾曲遠心送風機
プロジェクト	スピード	力	気流	全圧
プロジェクト	r/min	くぅ	m³/h	パ
2.8℃	2900	1.5-2	1131-2356	606-994
2.8℃	2900	0.75-2/220v	1174-1800	619-776
3.2C	2900	2.2-2	1688-3517	792-1300
	2200	0.75-2	1483-3517	579-726
	1800	0.55-2	1213-1860	387-486
3.6℃	2900	3-2	2664-5268	989-1578
	2200	1.5-2	2310-3434	723-881
	1800	0.75-2	1890 ～ 2810 年	483-590
4C	2900	5.5-2	4012-7419	1320-2014
	2300	2.2-2	3573-5491	1238-917
	2000	1.5-2	3107-4775	694-936
	1700	1.1-2	2641-4058	501-676
4.5℃	2900	7.5-2	5712-10562	1673-2554
	2300	4-2	5088-7819	1163-1570
	2000	3-2	4428-6799	879-1187
	1700	2.2-2	3761-5779	635-858
5C	2900	15-2	7728-15455	2019-3187
	2300	7.5-2	7022-11363	1468-1978
	2000	5.5-2	6106-9881	1110-1495
	1700	3-2	5092-8399	802-1080
5.6℃	2600	18.5-2	12734-17824	2541-3209
	2300	15-2	11265-15768	1511-1989
	2000	7.5-2	9795-13711	1504～1900年
	1700	5.5-2	8326-11654	1086-1372
	1400	3-2	6857-9589	737-930
6C	2240	15-4	10314-20628	1733～2734
	2000	11-4	9209-18418	1380-2176
	1800	7.5-4	8288-16576	1116-1760
	1600	5.5-4	7367-14734	881-1389
	1450	4-4	6677-13353	724-1137
	1120	2.2-4	5157-10314	431-679
	900	1.5～4	4144-8288	278-438
	800	1.1-4	3684-7367	220-346
6.3C	2200	18.5-2	15342-21474	2303-2908
	1900	11-2	13250-18546	1718-2169
	1600	7.5-2	11158-15618	1218-1538
	1300	5.5-2	9066-12689	804-1015
	1000	2.2-4	6973-9761	475-600
	700	0.75-4	4881-6833	233-294
7.1C	2000	22-4	17000-28000	2150-2680
	1800	18.5-4	15736-25265	1980 ～ 2294 年
	1600	15-4	13987-22635	1823-2414
	1450	11-4	12676-20513	1468-1873
	1200	5.5-4	10490-16976	1120-1276
	960	3-4	8392-13581	512-689
	700	1.5～4	6119-9903	272-366
8C	1800	30-2	29646-35240	3032-3143
	1800	37-2	34105-41427	2302-2920
	1600	22-2	29000-31000	2390-2878
	1500	18.5-4	17000～27800	2210-2700
	1250	11-4	15643-25297	1106-1507
	112	7.5-4	17224-19705	887-1124
	1000	5.5-4	13914-16022	707-895
	900	4-4	9832-14620	576-725
	800	3-4	8732-16190	452-485
9C	1500	22-4	20530-28000	1420-2180
	1700	30-4	24800-39850	1850～2720年
	1600	37-2	28000-43200	2100-3100
	1450	45-2	29800-45900	2480-3520
10℃	1450	55-4	51008-54800	2400-2980
	1350	45-4	45000-50128	1950 ～ 2780 年
	1250	37-4	34863-48797	1877-2373
	1120	30-4	31237-43722	1505～1902年
	1000	18.5-4	27890-39038	1199-1514
	900	15-4	25101-35234	970-1225
	800	11-4	22312-31230	766-967
	710	7.5-4	19802-27717	603-761
	630	5.5-4	17571-24594	475-577
	560	4-4	15684-21861	375-437
11.2℃	900	30-4	29850-52700	1350-2020
	950	37-4	31980-56470	1550-2320
	980	45-4	34120-60230	1770-2640
	980	55-4	36550-64530	2030-3040
	1000	75-4	40210-70990	2460-3670
12C	1120	75-4	53978-75552	2172-2746
	1000	45-4	48195-60397	1969 ～ 2185 年
	1000	55-4	69953-67457	1729-1859
	900	37-4	13375-60712	1399-1767
	800	22-4	38556-41973	1376-1395
	800	30-4	45391-53996	1104-1321
	710	18.5-4	34218-47895	869-1097
	630	15-4	30362-42498	684-863
	560	7.5-4	26989-29381	676-682
	560	11-4	31774-37776	540-646
12.5℃	1150	132-4	83685-102396	2586-3168
	1000	90-4	72000-91000	2340-2900
	850	75-4	69000-82000	2200-2700
	700	55-4	66000-71000	1980 ～ 2400 年
14C	1300	160-4	98000-118000	2500-3100
	1000	110-4	76535-107124	2361-2985
	950	90-4	69000-96000	2100-2800
	850	75-4	68881-96412	1908 ～ 2412 年
	800	55-4	61228-85699	1506～1903年
	710	37-4	54340-76058	1185-1497
	630	30-4	48217-67488	932-1177
	560	18.5-4	42859-59990	736-929
	500	15-4	38267-53562	587-741
	450	11-4	34440-48206	474-599

製品の特徴

1.安定した大口径エア出口
角型の排気口により、さまざまな機器との組み込みが容易です。入口と出口の直径は両方とも、さまざまな用途要件に合わせてカスタマイズできます。
2.低振動・低騒音
各インペラは動的バランステストを実施して必要なバランスレベルを確保し、振動と騒音を低減して長期安定した運転を実現します。
3.高効率を実現する最適化された空力設計
送風機にはCFD流れ場シミュレーションにより設計された前方湾曲遠心羽根車を採用し、より高い空力効率と安定した気流を実現しています。有限要素支援設計により、構造強度と信頼性がさらに向上します。
